A2.1 Bassinvolumener til reduktion af overløb langs Harrestrup Å

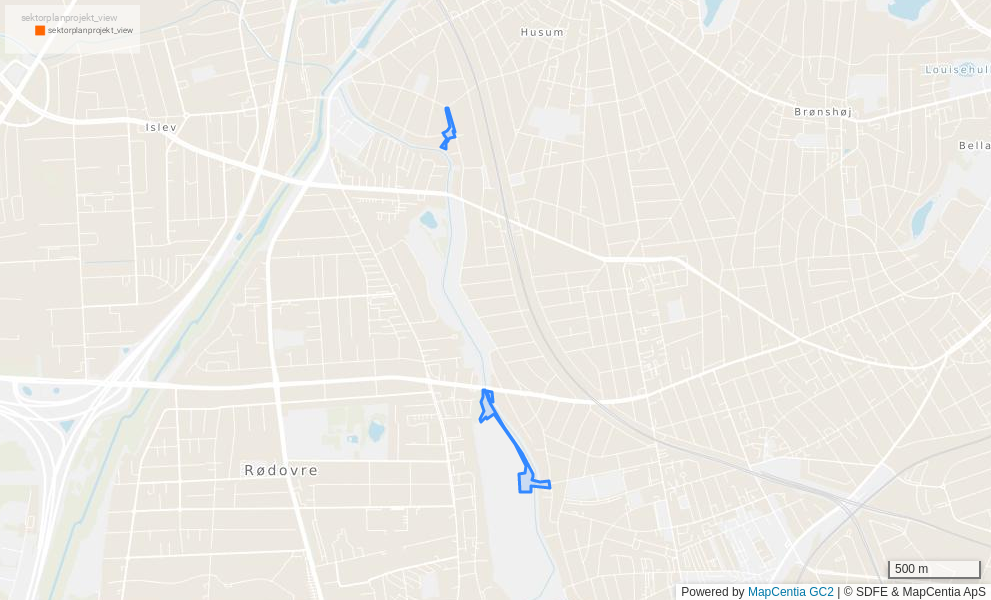

Oversigt over eksisterende overløbsbygværker (Københavns) og bassiner med ledninger.

Der etableres bassinvolumener ved UH14 (Spangen) og ved UH11 (Toftøjevej) samt en afskærende ledning fra UH12 (Jyllingevej) til det nye bassinvolumen ved UH11.

UH14 (Spangen)

Umiddelbart opstrøms overløbsbygværk UH14 etableres ca. 12.500 m3 bassinvolumen på et areal ejet af Københavns Kommune. Bassinvolumenet forventes etableret i ca. 20 m dybde, enten som en rund skakt-formation eller som et firkantet bassin.

Der etableres et spjæld på den eksisterende fælleskloak, som åbner, når der er ved at ske overløb fra UH14. Når spjældet åbnes, fyldes det nye bassinvolumen op, i stedet for at der sker overløb fra UH14.

Når det er stoppet med at regne, og der igen er plads i afløbssystemet, tømmes det nye bassin tilbage til fælleskloakken via en pumpe. HOFOR og BIOFOS er i færd med at planlægge hvordan denne tømning skal koordineres med tømningen af de øvrige bassinvolumener i afløbssystemet og kapaciteten på renseanlægget, således at der opnås den størst mulige forbedring af aflastningsforholdene.

Endelig udformning og volumen af bassinet afklares i den kommende design- og projekteringsfase.

De berørte matrikler til bassinvolumenet og tilhørende afløbsinstallationer vil blive pålagt restriktioner og indskrænkninger vedr. fremtidige muligheder for dyb fundering og kældre samt tinglysning af servitutter til permanente anlæg. På nuværende tidspunkt er det forventningen, at dette kun vil være gældende for én matrikel ejet af Københavns Kommune i forbindelse med bassinvolumenet ved UH14 (Spangen).

Derudover etableres en midlertidig byggeplads, hvor det kan blive nødvendigt midlertidigt at overtage delvis brugsret til dele af de berørte matrikler til brug for adgangsveje og byggeplads i anlægsperioden. Placering af denne byggeplads vil blive afklaret i den kommende design- og projekteringsfase. Opgørelse af matrikler, der påvirkes af dette, under afsnittet ”berørte matrikler” er dermed gjort ud fra den bedst kvalificerede forventning på nuværende tidspunkt.

Forventet placering af bassin og bygværker ved UH14 (Spangen)

UH11 (Toftøjevej) samt afskærende ledning fra UH12 (Jyllingevej) til UH11

På Damhusengen etableres et bassinvolumen på ca. 7.500 m3 til opsamling af overløbsvand fra UH11. Bassinet forventes etableret som en rund skaktformation i ca. 20 m dybde.

Der etableres et overløbsbygværk på den eksisterende overløbsledning fra UH11, således at det nye bassinvolumen fyldes op, før der sker overløb fra UH11.

Fra overløbsbygværk UH12 (Jyllingevej) etableres en ledning langs den østlige side af Damhusengen. Denne ledning fører overløbsvandet fra UH12 til det nye bassin ved UH11. Dette styres via et spjæld, som etableres ved UH12. Spjældet åbner, når der er ved at ske overløb fra UH10 eller UH12. På denne måde fyldes det nye bassinvolumen op, før der sker overløb fra UH10 eller UH12.

Når det er stoppet med at regne, og der igen er plads i afløbssystemet, tømmes det nye bassin tilbage til fælleskloakken via en pumpe. HOFOR og BIOFOS er i færd med at planlægge hvordan denne tømning skal koordineres med tømningen af de øvrige bassinvolumener i afløbssystemet og kapaciteten på renseanlægget, således at der opnås den størst mulige forbedring af aflastningsforholdene.

Endelig placering, udformning og volumen af bassinet og den afskærende ledning langs den østlige side af Damhusengen afklares i den kommende design- og projekteringsfase.

De berørte matrikler til bassinvolumenet og tilhørende afløbsinstallationer vil blive pålagt restriktioner og indskrænkninger vedr. fremtidige muligheder for dyb fundering og kældre samt tinglysning af servitutter til permanente anlæg. På nuværende tidspunkt er det forventningen, at dette kun vil være gældende for to matrikler ejet af Københavns Kommune i forbindelse med bassinvolumenet ved UH11 og transportledningen fra UH12 til det nye bassin.

Derudover etableres midlertidige byggepladser, hvor det kan blive nødvendigt midlertidigt at overtage delvis brugsret til dele af de berørte matrikler til brug for adgangsveje og byggepladser i anlægsperioden. Placering af disse byggepladser vil blive afklaret i den kommende design- og projekteringsfase. Opgørelse af matrikler, der påvirkes af dette, under afsnittet ”berørte matrikler” er dermed gjort ud fra den bedst kvalificerede forventning på nuværende tidspunkt.

Forventet placering af bassin og bygværker ved UH11 (Tofteøjevej ) og ledning fra UH12.

Anlægsperiode

Projektets anlægsperiode forventes at være 2025-2027.

Projektet vil medføre, at frekvensen og mængden af overløb af opspædet spildevand reduceres betydeligt fra overløbsbygværkerne UH10-UH14 jf. nedenstående oversigt, som er baseret på hydrauliske beregninger af statussituationen og plansituationen.

Den årlige mængde af overløb fra overløbsbygværkerne UH10-UH14 forventes reduceret fra ca. 115.000 m3 om året til ca. 10.000 m3 om året, svarende til en reduktion på ca. 90 %.

For overløbsbygværket ved UH14 er det i den hydrauliske beregning forudsat, at der afkobles ca. 15 % af den københavnske del af det befæstede areal i oplandet til UH14. Det svarer til ca. 19 befæstede hektar. Uden denne afkobling er det HOFORs forventning, at der vil ske ca. 1,75 aflastninger pr. år fra UH14 med yderligere ca. 4.500 m3 overløb om året end angivet ovenfor. Reduktionen i aflastede mængder ville da fortsat være tæt på 90 %.

Nedenfor fremgår en liste over de matrikler, der forventes at blive påvirket af projektet.

Der tages forbehold for at listen kan blive ændret i forbindelse med den kommende design- og projekteringsfase.

* Ved midlertidig arealerhvervelse vil der typisk være tale om overtagelse af den fulde brugsret, fx til arbejdsarealer i hele anlægsperioden.

** Ved midlertidig rådighedsindskrænkning vil der typisk være tale om en midlertidig ret til adgang eller delvis brug af arealerne for projektets anlægsfolk. Typisk kan grundejer fortsat selv disponere over arealet under hensyntagen til den midlertidige rådighedsindskrænkning.

Ovennævnte indgreb på de berørte matrikler kan gennemføres ved ekspropriation eller ved frivillige aftaler på ekspropriationslignende vilkår. De permanente rådighedsindskrænkninger (servitutter) vil blive tinglyst på ejendommene.

For matrikel 476 (ejerlav Husum, København) er der desuden en servitut på fremtidigt vejudlæg, som sandsynligvis skal nedlægges som konsekvens af projektet.
